　　海灣J-SAM-GST9122B手動火災報警按鈕/消防電話插孔（以下簡稱報警按鈕）安裝在公共場所，本報警按鈕含消防電話插孔。當人工確認發生火災后，按下報警按鈕上的按片，即可向控制器發出報警信號，控制器接收到報警信號后，將顯示出報警按鈕的編碼信息并發出報警聲響，將消防電話分機插入電話插孔即可與電話主機通訊。本手動火災報警按鈕主要具有以下特點：

　?。?）新型插拔式卡接結構，安裝、拆卸簡單方便，按片在按下后可用專用工具復位。

　　（2）報警按鈕動作機構采用專利設計，抗灰塵能力強。

　?。?）集成消防電話功能，減少設備安裝，采用φ6電話大插孔，方便緊急情況下使用。有良好的抑制能力。

　?。?）采用32位ARM微處理器實現信號處理，用數字信號與控制器進行通信，工作穩定可靠，對電磁干擾有良好的抑制能力

　?。?）地址碼為電子編碼，可現場改寫。

二、產品參數

　?。?）J-SAM-GST9122B手動火災報警按鈕工作電壓：

　　信號總線電壓：24V允許范圍：16V~28V

　?。?）J-SAM-GST9122B手動火災報警按鈕工作電流：

　　監視電流≤0.3mA

　　報警電流≤0.9mA

　?。?）J-SAM-GST9122B手動火災報警按鈕啟動零件型式：可重復使用型

　?。?）啟動方式：人工按下按片

　　（5）復位方式：用專用鑰匙復位

　?。?）指示燈：火警，紅色，正常巡檢時約3s閃亮一次，報警后點亮；電話指示，紅色，約5s閃亮一次

　　（7）編碼方式：電子編碼，編碼范圍在1～242之間任意設定

　?。?）線制：與控制器采用無極性信號二總線連接，與GST-LD-8304采用二線制連接

　?。?）使用環境：

　　類型：戶內

　　溫度：-10℃～+55℃

　　相對濕度≤95%，不凝露

　?。?0）外形尺寸：91mm×91mm×45.5mm（帶底殼）

　?。?1）外殼防護等級：IP40

　?。?2）殼體材料和顏色：ABS，紅色

　?。?3）重量：約128g(含底殼)

　?。?4）安裝孔距：60mm

結構特征、安裝與布線

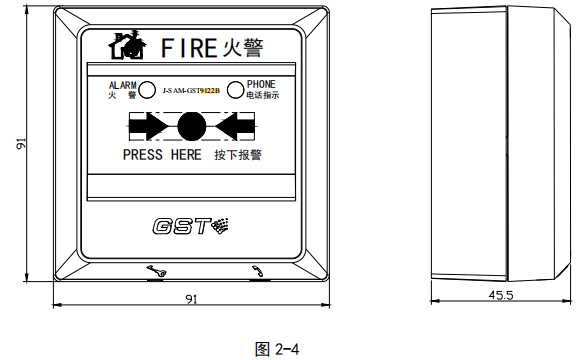

J-SAM-GST9122B手動火災報警按鈕外形示意圖如圖 2-4。

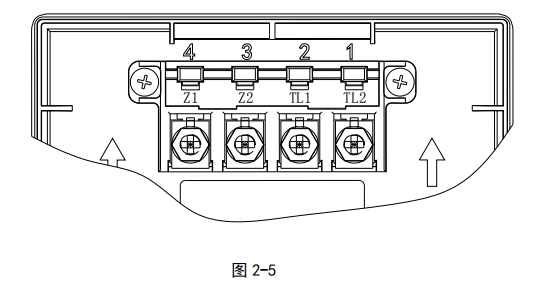

手動火災報警按鈕的外接端子示意圖如圖 2-5。

其中：

Z1、Z2：無極性信號二總線接線端子。

TL1、TL2：與 GST-LD-8304 連接的端子。

布線要求：信號 Z1、Z2 采用耐火 RVS 雙絞線，截面積≥1.0mm2；消防電話線 TL1、TL2 采用耐火 RVVP 屏蔽線，截面積≥1.0mm2。

J-SAM-GST9122B手動火災報警按鈕應用方法

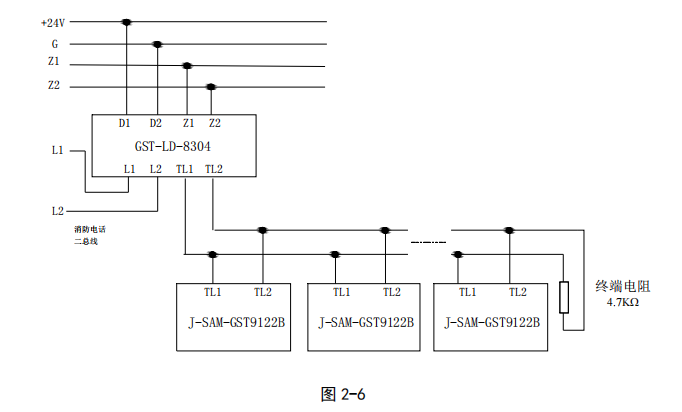

作為手動火災報警按鈕使用時，將報警按鈕的 Z1、Z2 端子直接接入四川火災報警控制器總線上即可。作為手動火災報警按鈕及消防電話插孔使用時，將報警按鈕的 Z1、Z2 端子直接接入四川火災報警控制器總線上，同時將報警按鈕的 TL1、TL2 端子與 GST-LD-8304 消防電話模塊連接，如圖 2-6 所示（最末端報警按鈕的 TL1、TL2 接線端子接 4.7kΩ 終端電阻）。
