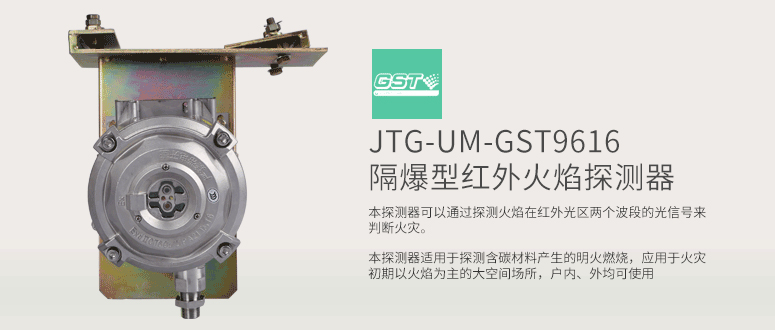

JTG-UM-GST9616隔爆型紅外火焰探測器

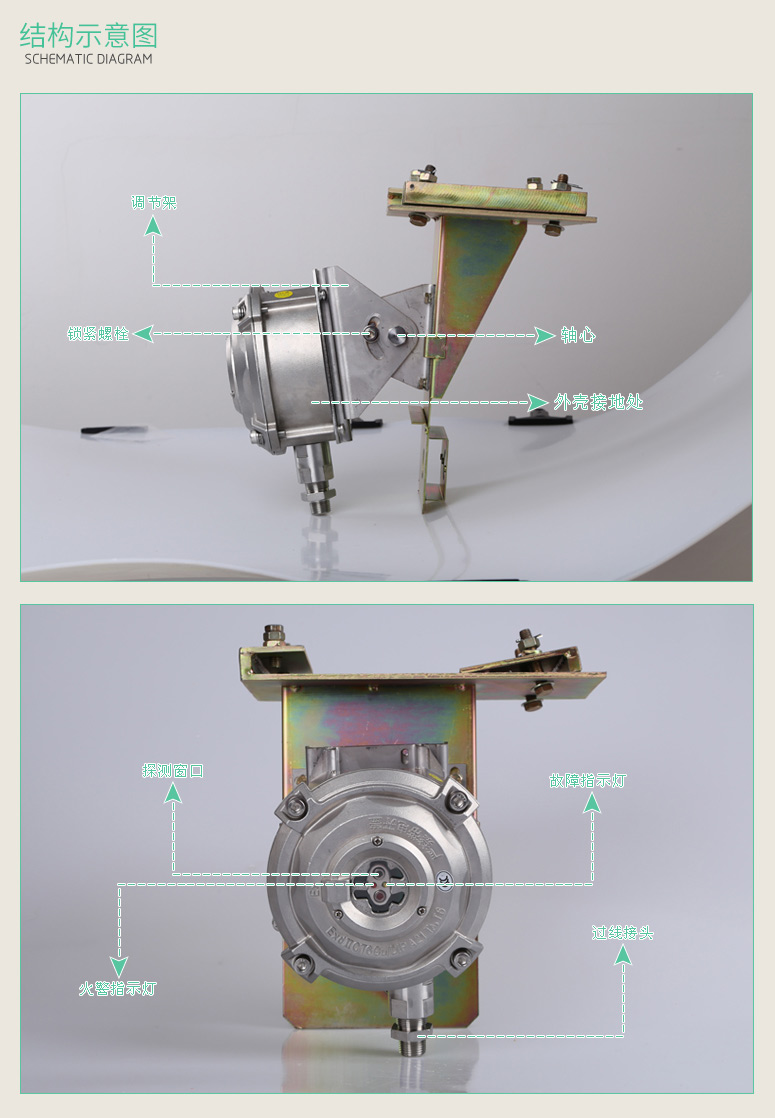

JTG-UM-GST9616結構示意圖

一、海灣JTG-UM-GST9616點型紅外火焰探測器概述：

　　海灣JTG-UM-GST9616點型紅外火焰探測器(以下簡稱探測器)是一種復合紅外火焰探測器，它可以通過探測火焰在紅外光區兩個波段的光信號來判斷火災。

　　探測器適用于探測含碳材料產生的明火燃燒，應用于火災初期以火焰為主的大空間場所，戶內、外均可使用。

　　本探測器對于太陽光、人工光源、熱輻射等干擾不會發生誤報警，工作穩定可靠。

　　JTG-UM-GST9616探測器具有編碼和非編碼兩種工作模式。工作在編碼模式時，探測器可直接與海灣公司生產的四川火災報警控制器以總線方式連接，探測器從總線獲取電源并通過總線傳遞信息。工作在非編碼模式時，探測器需要DC24V電源供電，通過繼電器觸點向外傳遞信息。

　　本探測器為隔爆型產品，既可以用于一般民用場所，也可以用于工業危險場所，如爆炸性氣體環境的1區、2區和可燃性粉塵場所的21區、22區。

二、海灣JTG-UM-GST9616點型紅外火焰探測器技術特性：

　　1、工作電壓：

　　編碼模式：總線供電，電壓范圍：DC16V～DC28V

　　非編碼模式：DC24V供電，電壓范圍：DC20V～DC28V

　　2、工作電流：

　　編碼模式：監視電流≤2mA，報警電流≤4mA；

　　非編碼模式：監視電流≤19mA，報警電流≤35mA

　　3、靈敏度等級：

　　探測器共有三個靈敏度等級，其靈敏度級別滿足GB15631-1995的要求。

　　探測器出廠設置為I級靈敏度，為更高靈敏度。用戶可根據場所的需要降低靈敏度等級。使用海灣公司生產的電子編碼器可以現場更改探測器的靈敏度等級。

　　4、探測范圍：

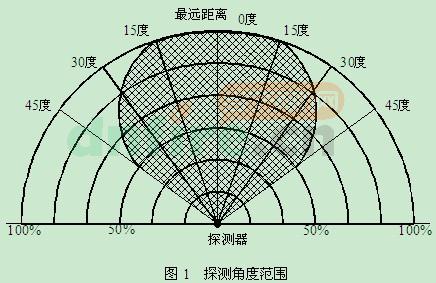

　　探測器探測的最遠距離對應I級靈敏度為25m，II級靈敏度為17m，III級靈敏度為12m。探測距離與角度的對應關系如圖1所示，陰影部分為可探測范圍。圖中半圓弧代表探測距離，按百分比給出。

JTG-UM-GST9616隔爆型紅外火焰探測器

說明：探測器向空間各個方向探測的角度范圍相同，圖1所示為一個剖面。

　　5、響應時間≤30s；

　　6、指示燈：

　　紅色LED：監視狀態時周期性閃亮，火警時長亮；

　　黃色LED：監視狀態時熄滅，故障時長亮；

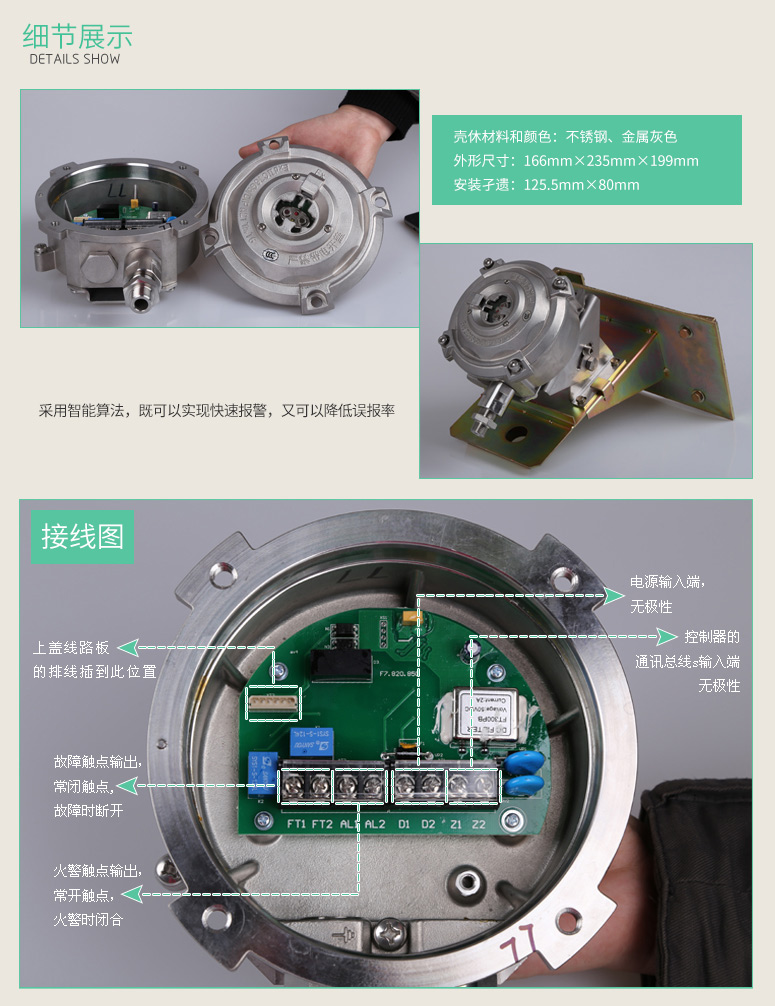

　　7、觸點輸出：

　　1)探測器工作在編碼模式時，不使用觸點輸出，觸點信號無效。

　　2)探測器工作在非編碼模式時，有火警觸點輸出和故障觸點輸出。

　　火警觸點輸出：無源常開觸點，觸點容量為1A/30VDC；

　　故障觸點輸出：無源常開觸點，觸點容量為1A/30VDC。

　　8、使用環境：

　　溫度：-20℃～+55℃

　　相對濕度：≤95%，不凝露

　　9、防護等級：IP66

　　10、外形尺寸：166mm×235mm×199mm(帶調節架)

　　11、安裝孔距：125.5mm×80mm

　　12、殼體材料和顏色：不銹鋼，金屬灰色

　　13、電纜要求：

　　1)編碼模式：與控制器總線連接，使用線芯截面≥1.0mm2的RVS雙絞線；

　　2)非編碼模式：與DC24V電源連接，使用線芯截面≥1.0mm2，電纜外徑為8mm～10mm的電纜，建議使用銅芯多股導線的電纜；

　　3)應符合使用環境的要求，如防爆、耐熱、耐腐蝕、防火等。

　　14、重量：

　　探測器4.8kg

　　調節架1.3kg

　　15、防爆標志：ExdIICT6/DIPA21TA,T6防爆合格證編號：CNEx06.0429

　　16、執行標準：GB3836.1-2000，GB3836.2-2000，GB12476.1-2000，GB15631-1995

三、海灣JTG-UM-GST9616點型紅外火焰探測器測試：

　　警告：請待全部探測器都安裝完畢后再接通電源，工作60s以后進行測試。

　　1、探測器安裝結束后或每次定期維護保養后必須進行測試。

　　2、測試內容：

　　1)編碼模式的探測器，上電工作后應能被控制器注冊；處于監視狀態時紅色指示燈應周期性閃亮；探測器通電工作20分鐘后，在其正前方距離1.5m左右點燃紅外光源，探測器30s內應報警并點亮火警指示燈；控制器可以復位探測器使其恢復到正常監視狀態。

　　2)非編碼模式的探測器，上電工作處于監視狀態時紅色指示燈應周期性閃亮；探測器通電工作20分鐘后，在其正前方距離1.5m左右點燃紅外光源，探測器30s內應傳送出火警觸點信號并點亮火警指示燈。

　　3、編碼模式的探測器，測試結束后，通過控制器發出通訊命令使探測器復位，并通知有關管理部門系統恢復正常。

　　4、非標模式的探測器，測試結束后，直接斷電，并通知有關管理部門系統恢復正常。

　　5、在測試過程中不合格的探測器按“維護保養”進行清潔處理，然后再進行測試，如仍不能通過測試，則應返回維修。
